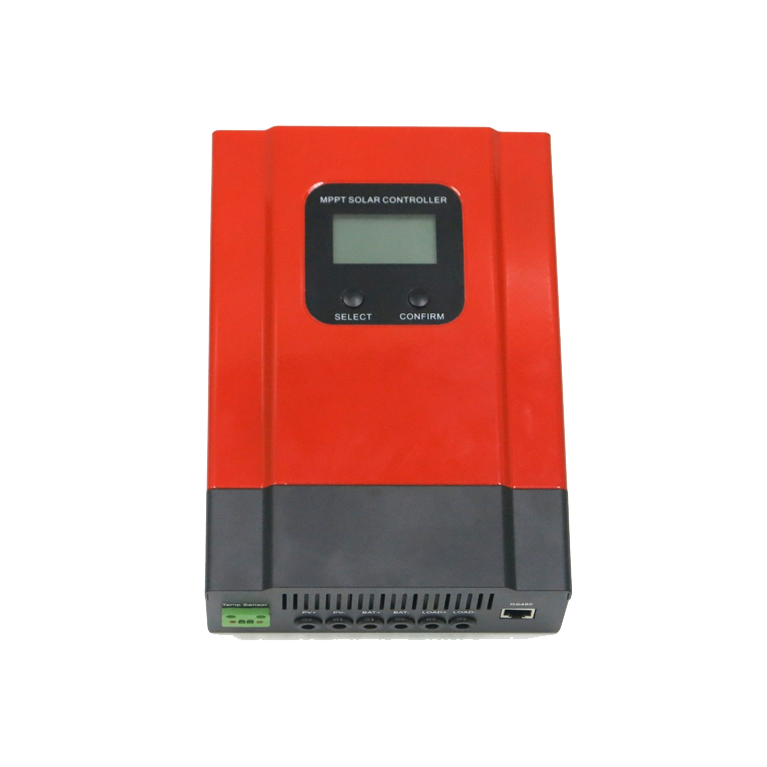

MPPT智能太阳能充电控制器

  • 智能太阳能充电控制器具有高转换效率、柔和的LCD背光显示、高效的MPPT算法、各种采样数据直观的展现在屏幕上,方便用户查阅。宽输入光伏电压150V,选用超低功耗电源芯片,降低静态待机能耗,减少夜间能量损失,适用于各种常用太阳能电池板规格。
  • 产品详情

    产品简介

           智能太阳能充电控制器具有高转换效率、柔和的LCD背光显示、高效的MPPT算法、各种采样数据直观的展现在屏幕上,方便用户查阅。宽输入光伏电压150V,选用超低功耗电源芯片,降低静态待机能耗,减少夜间能量损失,适用于各种常用太阳能电池板规格。

    产品特性

    ● 高效控制算法

        MPPT效率不低于99.5%,整机转换效率高达98%。

    ● 三阶充电方式

        三阶充(恒流、恒压、浮充),可有效延长蓄电池的寿命。

    ● LOAD

        常开/常闭模式,光控模式,双时段控制模式,光控-固定时间控制模式。

    ● 蓄电池系统电压自动识别。

    ● 自选电池

        密封铅酸蓄电池,胶体铅酸蓄电池,开口铅酸蓄电池,可自定义参数为其它种类的电池充电。

    ● 限流充电

        当用户电池板功率过大,控制器自动保持充电功率,充电电流不会超出额定值。

    ● 高清LCD显示

        可以查看设备运行数据和工作状态,同时可以支持控制器显示参数的修改。

    ● RS485

        可提供通讯协议,统一集成管理或二次开发。

    ● 软件监控

    ● WIFI模块拓展实现app云监控。

    ● 产品通过CE,ROHS,FCC认证。

    规格参数


    规格

    20A

    30A

    40A

    50A

    60A

    产品类别

    控制器类型

    最大功率点追踪(MPPT)功能控制器

    MPPT效率

    ≥99.5%

    空载静态损耗

    0.5W~1.2W

    系统电压

    自动识别

    散热方式

    风冷

    系统识别电压范围

    12V系统

    DC9V~DC15V

    24V系统

    DC18V~DC30V

    36V系统

    DC32V~DC40V

    48V系统

    DC42V~DC60V

    输入特性

    PV开路电压(VOC)

    DC150V

    启动充电电压点

    高于蓄电池电压3V

    输入低压保护点

    高于蓄电池当前电压2V

    输入过压保护点

    DC150V

    输入过压恢复点

    DC145V

    太阳能板额定

    输入功率

    12V系统

    260W

    390W

    520W

    650W

    780W

    24V系统

    520W

    780W

    1040W

    1300W

    1560W

    36V系统

    780W

    1170W

    1560W

    1950W

    2340W

    48V系统

    1040W

    1560W

    2080W

    2600W

    3120W

    充电特性

    适用电池类型

    密封铅酸电池,胶体铅酸电池,开口铅酸电池(可自定义参数适配其他类型电池)

    充电额定电流

    20A

    30A

    40A

    50A

    60A

    温度补偿

    -3mV/℃/2V (默认)

    充电方式

    恒流(快充)/恒压/浮充

    输出稳压精度

    ≤±1.5%

    负载特性

    负载电压

    同蓄电池电压

    额定负载电流

    40A

    60A

    Load控制方式

    常开常关模式/双时段控制模式/光控模式/光控-固定时间控制模式

    低压保护

    默认10.5V/恢复11V(可设置)

    设置方式

    上位机/APP/控制器显示界面

    显示/通讯

    显示方式

    LCD段码背光

    通讯方式

    RJ45/RS485/WiFi/上位机监控

    其他属性

    保护功能

    过欠压/反接/温度/电池脱落保护等

    工作环境温度

    -20℃~+50℃

    储存温度

    -40℃~+75℃

    IP防护等级

    IP21

    噪声

    ≤40dB

    工作海拔

    0~3000m

    最大接线尺寸

    20mm2

    30mm2

    净重(kg)

    2.3

    2.6

    毛重(kg)

    3

    3.5

    产品尺寸(mm)

    240*168*66

    270*180*85

    包装尺寸(mm)

    289*204*101

    324*223*135










    外形尺寸
